開關插座布局，一個簡單又不簡單的操作.....

為什么那么多人關注

開關插座布局

因為它太特殊了

··· ···

準確來說，開關插座的安裝時在水電改造布線之后，但又要在水電改造前確定數量、高度。

所以在水電改造之前，有四個必要且必備的操作：

▲識別插座種類用途

▲統計家電數量

▲規劃家具詳細尺寸

▲開關插座的安裝標準高度

• 插座的分類和通途

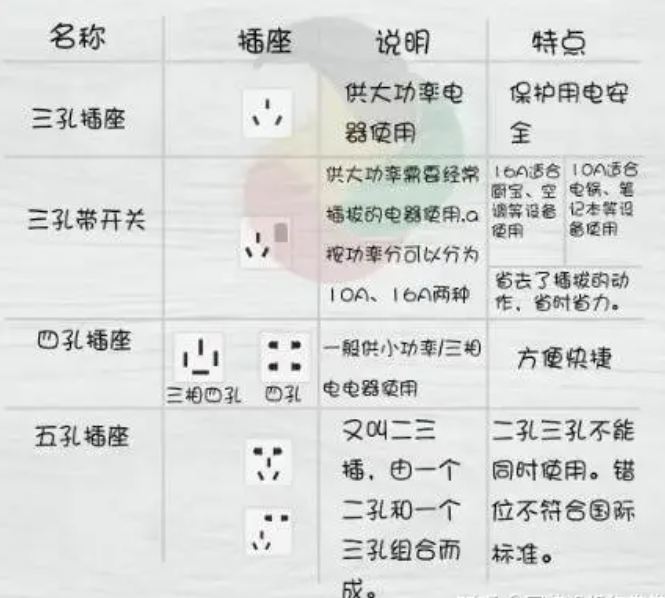

插座種類分為：三孔、三孔帶開關、四孔、五孔插座。辨別插座的種類和用途，下圖可以找到答案。

這幾種插座有什么區別？

• 常用家電的應用場景

想象自己和家人在家里每個空間經常或可能用到電器場景，盡可能做到百密一疏。

. 常用電器

1. 入 戶

插座：烘鞋器、小夜燈

開關：筒燈、鞋柜燈

2. 客 廳

插座：電視機、機頂盒、WiFi路由器、空調、投影儀、掃地機器人、洗地機

開關：筒燈/壁燈/落地燈/主燈

3. 餐 廳

插座：電磁爐、電風扇、空氣凈化器

開關：主燈/筒燈

4. 臥 室

插座：臺燈、手機、小夜燈

開關：照明燈/筒燈、梳妝鏡

5. 書 房

插座：臺式電腦、投影、音響、落地燈

開關：照明燈/筒燈

6. 廚 房

插座：凈水器、垃圾處理器、冰箱、電飯煲、烤箱、微波爐、榨汁機、絞肉機等等

開關：照明燈、排氣扇、涼霸

7. 衛生間

插座：吹風機、卷發棒、智能馬桶蓋

開關：照明燈、鏡前燈、風暖浴霸

• 規劃家具尺寸圖

施工前測量房屋凈空尺寸，按照實測尺寸擺放適合的家具尺寸，避免因開關插座高度或間隔尺寸不準確，造成家具后遮擋開關插座的情況。所以規劃家具尺寸是非常必要的環節。

常見的家具尺寸有這些。

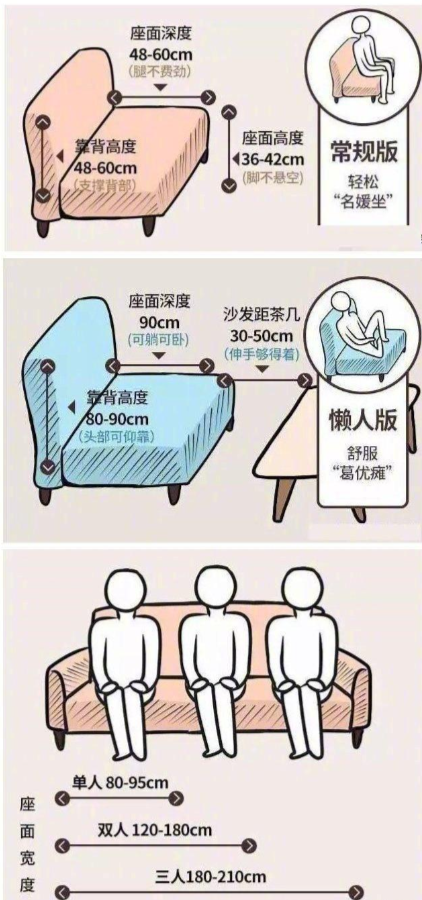

• 沙發常見尺寸

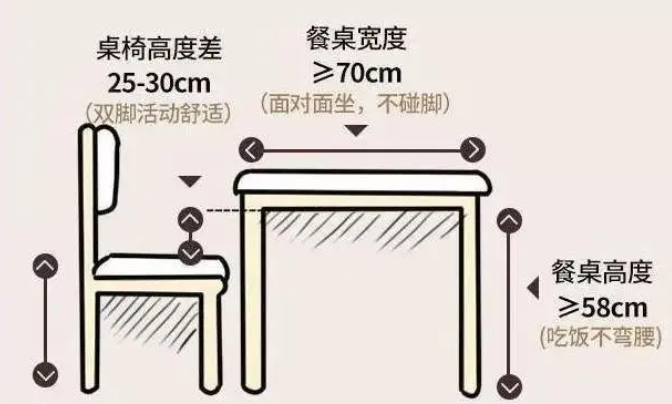

餐桌常見尺寸

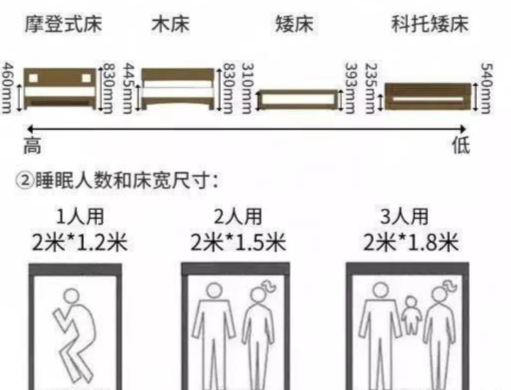

床常見尺寸

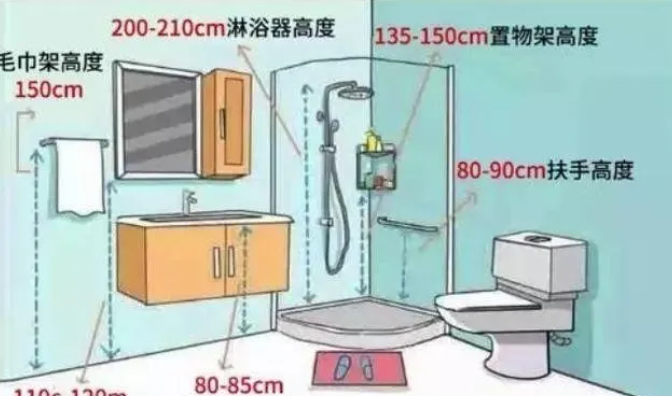

衛生間尺寸

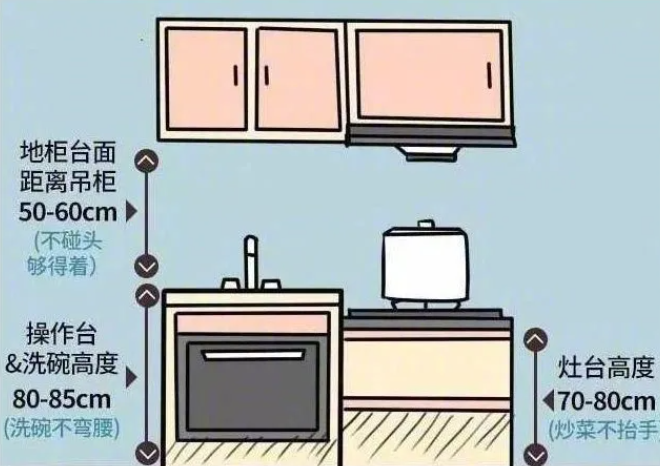

櫥柜常見尺寸

開關插座高度及注意事項

#統計電器數量#——#辨別插座用途#——#規劃家具尺寸#——接下來就要了解#開關插座的安裝標準高度#，收藏好這四份干貨，裝修小白也不用擔心踩坑。

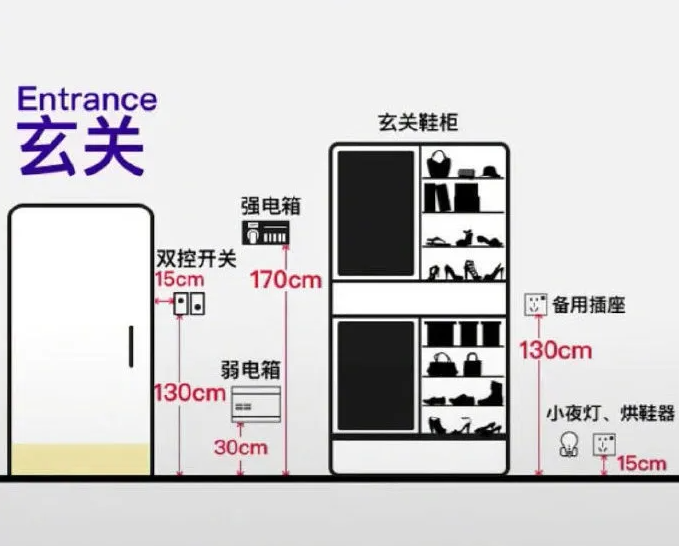

1 .玄 關

入戶玄關的開關插座安裝高度示意，值得注意的是，圖中所標注的距離是離踢腳線上口的距離，而并非離地面距離，踢腳線離地高度應該在8-10cm之間。

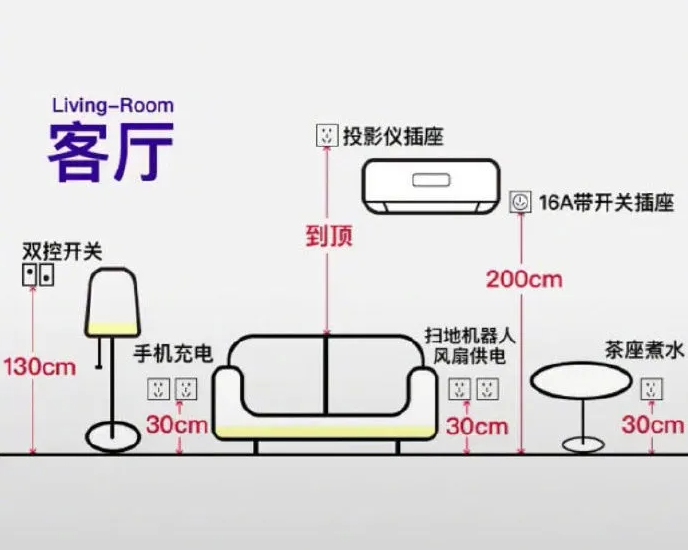

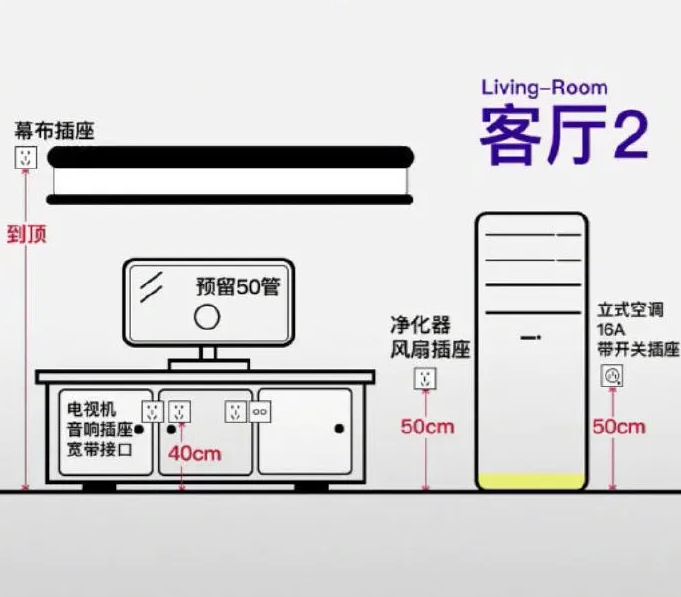

2 .客 廳

客廳開關插座分布有2個區域，在沙發背景墻常用的開關插座布置圖如下：

客廳需要注意的事項：

①隱藏電源線、電視線等電視墻需要提前開槽，預留50管；

②電視墻的插座可以根據實際需求調整至電視柜臺面上或者臺面之下，臺面之上使用更方便；臺面下更美觀，但電視柜款式最好選擇中間鏤空的樣式；

③電視掛墻高度屏幕中心線距地1200mm~1400mm；

④需要音響環繞系統預設音頻插座。

很多人是比較喜歡在家看電影的，所以提前預留一個投影插座，后期安裝也非常方便。

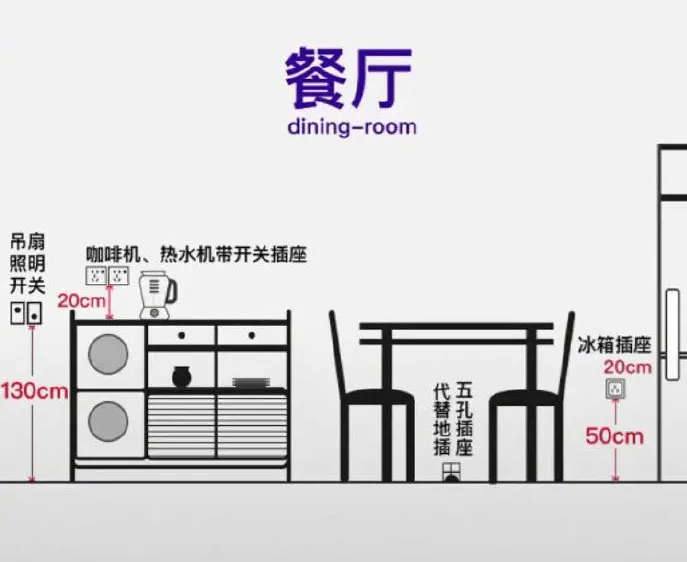

3. 餐 廳

餐桌旁一定要預留一個五孔插座，方便隨時可以在家吃火鍋等。

餐邊柜通常會放一些茶葉、咖啡、果汁等飲品。插座要考慮到一些家用小電器的使用，比如咖啡機、燒水壺等等。

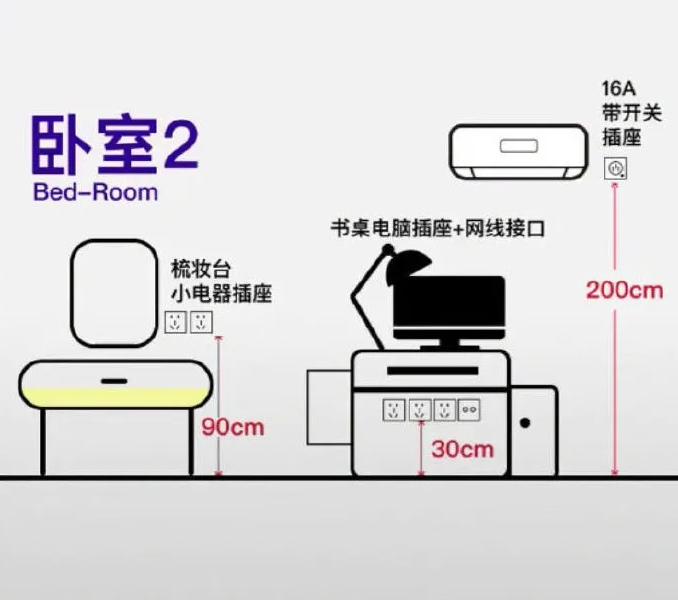

4 . 臥室/書房

床頭背景墻主要考慮的是床頭柜上方的插座，方便手機和臺燈使用。另外就是臥室最好要使用雙控開關，晚上起夜關燈方便。

臥室?/書房????需要注意的事項：

1、客廳照明燈應該分別在進戶門前和臥室門前裝雙控開關；

2、臥室照明燈應在臥室進門和床頭安裝雙控開關。床頭雙控開關及插座在床頭柜上面安裝，距地600-750mm?。

3、空調掛機插座距地1800-2000mm。安裝16A三孔插座。

?????4、床頭壁燈安裝高度?，建議安裝高度1500-1700mm。

5、電腦桌和其它桌上面的插座距地900mm。???

6、老人房可預設呼叫器系統。

5 . 衛 生 間

衛生間是使用頻率很高的區域，開關插座的分布一定要考慮周全，避免后期不必要的麻煩。

衛生間需要注意的事項：

1、洗衣機插座1200㎜或者低插350mm。注意:低插不要安裝洗衣機后面。

2、電熱水器插座1800-2000mm，要考慮電熱水器所放的位置。?安裝16A帶開關三孔插座，并加裝防濺盒。??

3、馬桶后插座350mm加裝防濺盒。???

?4、洗臉臺盆處?預留兩個插座（吹風機、消毒牙刷架），高度與開關一水平1300-1400mm。????

??5、照明開關距地1300-1400mm，距門邊100-200mm。??(同一房間內高度一致)。

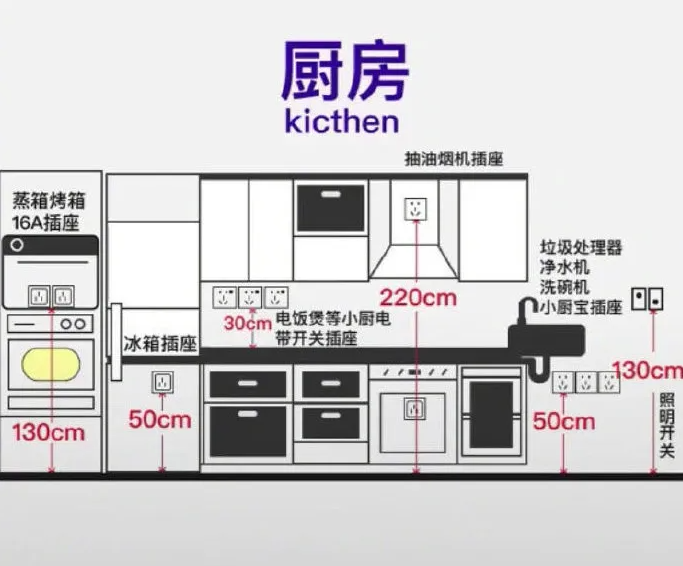

6 .廚 房

廚房的插座數量應該是所有空間最多的，家里涉及到的各種小家電、設備都要考慮全面。

廚房??????需要注意的事項：

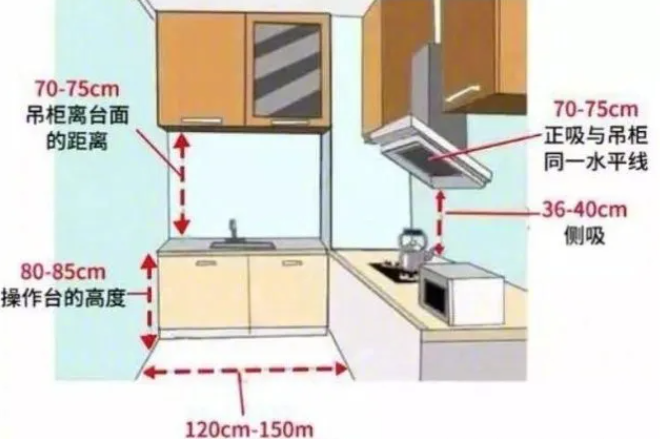

?1、廚房地柜高度一般在800mm~850mm，插座一般在臺面上方200mm左右，最好使用五孔插座。

2、抽油煙機插座一般距地1800-2200mm，或放在煙機不銹鋼圍板里距地2200mm，結合灶臺、操作臺的高度來選擇最佳的位置。

3、燃氣熱水器插座一般距地1800-2300mm。插座要考慮離煙道的距離。???

?4、冰箱插座最好放在冰箱兩側距地高插1300mm，低插500mm。??

5、迷你烤箱/微波爐：一般插座距地面1600mm，根據放置的位置自行調整。???

6、凈水機、小廚寶距地面500mm，放在水槽柜里。插座加裝防濺盒。

?7、根據使用的電器設備(洗碗機、吸塵器、掛燙機等)進行插座預留。

8、燃氣報警器預留一個插座，安裝高度根據燃氣現場實際情況確定。
